安裝電源供應器時，無論是輸入端或輸出端都需要靠線材來連接，而線材的選用需考慮兩點，一是耐流問題，因?yàn)槿裟土鞑蛔?，會造成線材溫度過高，甚至燒毀；一是壓降問題，因線材本身存在阻抗，當電流流過會造成壓降，若壓降太大，會造成負載端電壓太低，則可能造成負載無法工作。您可根據您的實際系統設計，參考以下針對線材使用電流壓降的建議表。

適配器(Adaptor)通常需要藉由一條電源線來提供其所需的電力，而電源線連接適配器那一端的對應頭可參考適配器規格書中的AC INLET型號來選擇；至于連接電源插座那一端的插頭或電壓，會因不同的國家而有不同，您可參考以下各主要商旅國家電壓及插頭對照表來選擇。 注意事項: 1.本插頭組不能轉換電壓 2.本對照表雖依國家、電壓區分插頭，但仍有相同國家因地域不同，電壓及插頭形式不同，因此在使用之前，請先確認。

首先請先按照以下配置圖，將+S接至負載正端，-S接至負載負端，線材需為絞線并且遠離動力線，以避免噪聲干擾。另外若負載為動態負載(頻率大于1kHz)，由于負載端的噪聲變化較大，易干擾遙控偵測功能。建議應于負載端并電容以抑制此噪聲；此電容的選擇應確保其額定漣波電流大于負載電流的0.2倍，額定電壓大于負載電壓。

可以，SBP-001可透過編輯軟件應用于明緯的智能可編程充電器，如ENC系列、RPB系列以及RCB系列。透過此硬件接口，可于充電器與計算機間建立鏈接溝通。提供的功能有

充電曲線調整：恒流數值、恒壓數值、浮充電壓數值及漸減電流數值都可被設定及調整。

電池溫度補償：依據不同電池溫度，提供不同之充電電壓補償。

充電超時設定：設定時間旗標保護電池不過充。

詳細的配置與設定可參考SBP-001的使用手冊:

http://www.meanwell.com.tw/webapp/product/search.aspx?prod=SBP-001&pdf=U0JQLUMucGRm&a=4

當客戶系統為了使用方便或快速維修而采用強力磁鐵，則建議強力磁鐵的位置須遠離電源供應器，避免強力磁鐵干擾內部的磁性組件，進而造成電源供應器觸發保護或損壞。如果空間受限無法遠離的話，則建議于電源供應器與強力磁鐵中間加裝一高導磁性金屬板(例如鋼板、鐵板…)，降低強力磁鐵對磁性組件的干擾。


明緯針對充電器產品目前推出有ENC、HEP-600C、GC、PA、PB、RPB、RCB等系列的產品（30~1600W），若使用的充電需求上述機型有所不足，而另需選用其他機型時，建議所選擇的電源供應器超載保護功能（OLP）最好是定電流模式。因?yàn)楫?dāng)池沒電時，對于電源供應器而言，其輸出電流會隨電池沒電的程度、電池容量的大小而變高，此時有極有機會觸發電源供應器的保護線路，如果選用的機型之過負載保護方式為Hiccup或關機型則會中斷對電池的充電，至于過負載保護方式為定電流模式，便能不間斷維持一定電流向電池充電，但因?yàn)閷儆谶^載使用，建議應修改過載保護動作點。若有需求請與Mean Well聯絡。

電源的串聯有兩種應用，一是正負電壓的應用；一是增加輸出電壓的應用。其配接方式如下：
(1)正負電壓之接法如下圖。

* 因?yàn)椴糠直O(jiān)控訊號與輸出地短路，建議控制監控訊號采獨立隔離控制，以免造成產品損害

(2)增加輸出電壓(電流不變)，電源輸出端需加并二極管，以防止起動時造成電源內部損壞，二極管耐壓需大于V1+V2(如下圖)，瞬間電流需大于額定輸出電流。

電源并聯主要用途為增加輸出總電流，純并聯功能產品因?yàn)檩敵鰺o配置防逆電流相關線路，無法滿足備援相關應用需求，如果備援應用請選擇具備援功能產品或系統增備援模塊。并聯時需留意輸出電壓及配線阻抗誤差要小。另外需注意以下事項：
1. 將P(LP/CS) 點連接在一起即可如PSP 機型(請參考規格書并聯功能介紹)，輸入/輸出則需先并聯后再連接至負載如下
    圖所示。(某些機型并聯后需有一最小負載需求)

2. 輸出電壓誤差盡量調到接近(誤差小于0.2V)。
3. 每一臺間需以粗短配線連接后再接至負載。
4. 并聯后，輸出為并聯總瓦數之90%。
5. S.P.S.并聯使用，若總輸出負載小于各別S.P.S.額定電流10%以下時，部份S.P.S.的指示燈或電源訊號
   （Power Good、P ok、Alarm Signal）可能會出現誤動作之現象。
6. 為確保并聯分流效果，一般并聯使用總臺數限制4-6 臺。
7. 某些機型需將Control Connector 之+S，-S 一并連接，以減少輸出跳動不穩現象。

當負載是馬達、燈泡或電容性負載，開機瞬間時電流過大所造成，建議采用的電源其過載保護方式是采定電流方式設計之產品。

是的，因?yàn)楸竟井a(chǎn)品均為隔離式設計，貴公司系統地(Ground)和大地(Frame Ground)基本上配接在一起在安規上是沒有問題，但要留意EMI之影響。

由于EMI上的要求，使得一般POWER SUPPLY的輸入端會經由一些濾噪聲電容與FG(外殼)連接，造成外殼帶電的現象。而此種現象在 IEC62368-1 中也有明確的規范，例如:信息設備之漏電流，必須低于2mA，而只要正確接地便可解決。


電源供應器內建風扇其運作散熱的部份和產生的噪音有直接關系，若降低風扇的噪音（排風量）同時也減低了散熱能力。這方面將影響產品的可靠度問題，另外產品在安規認證時針對風扇的選用也被限制最小排風量的設定，當改變某些產品的風扇，依安規定義需補送安規機構報備承認，通過測試后方可使用較小風量的風扇。若客戶系統在意噪音問題，則建議改選用無風扇產品；或者聯絡明緯，或許可以根據客戶條件以修改型處理。


大部份小功率內部無風扇的電源供應器設計上是采橫式放置為主，若系統機構問題而需以立式放置電源供應器，因?yàn)樯嶙h題在較高的環境溫度下應考慮輸出功率減額使用（參考產品規格書說明）。至于電源供應器內部含有散熱風扇的機型，其安置方式為橫式或立式便較無差異，或者是應用的系統另有獨立的強制散熱風扇提供電源供應器適當?shù)纳?，則安置方式也較無差異。 Ex. SP-150產品減額曲線，一般橫置／立式的應用環境溫度差5°C，而有強制散熱／自然散熱差20%輸出功率。

所有明緯的充電器出廠設定都是給鉛酸電池使用，部分可自定充電曲線的產品(如:ENC/NPB系列)，客戶可自行依據鋰電池或其他類型的電池充放電特性自定義充電曲線，若有其他需求請聯系明緯當?shù)氐慕?jīng)銷商。

明緯電源供應器當海拔高度超過2000米(6500英尺)時，負載使用限制如下:
1. 無風扇機型環境溫度依每3.5℃/1000m比例下降
2. 有風扇機型環境溫度依每5℃/1000m比例下降
*若有安規絕緣距離考慮請聯系業務代表


不行。BIC-2200是并網型設計，意味著，當BIC-2200脫離市電時，BIC-2200會立即進入反孤島保護。因此，BIC-2200是無法當成獨立型逆變器使用的。

若要使用C/D控制，需先透過CANbus將C/D功能激活。因此，若您想使用C/D功能，請洽我司業務窗口購買CANbus修改型。

A: 步驟:

1. 確認產品規格書內INPUT字段是否有揭露所需斷路器相關信息，如果未揭露所需斷路器類別與電流型號，可依以下步驟進行計算

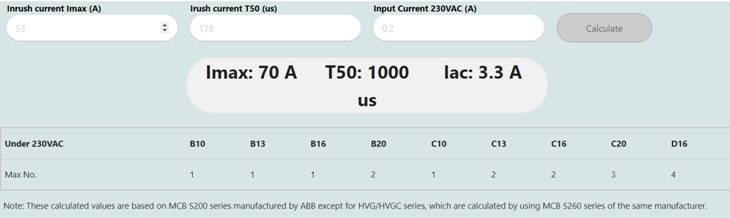

2. 點擊鏈接  https://expo.meanwell.com/cbs/index.html

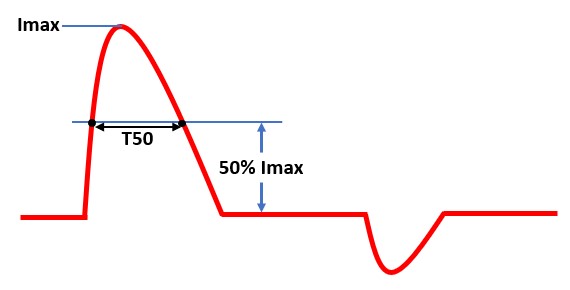

3. 查詢官網規格書，依序填入inrush current / T50 (Note 3) / AC current等數值
4. 依計算結果做實際驗證

相交流電分三角形接法（Δ）和星型接法（Y）兩種。三角形接法即為將各相電源或負載依次首尾相連，形成一個三角環；而星型接法則是將各相電源或負載的一端連接在一點，形成一個中性線，這種接法又稱為三相三線制。如果從該中性點再引出一條中性線，則整個結構變?yōu)?/span>三相四線制。
配線方式與相關比較如下:

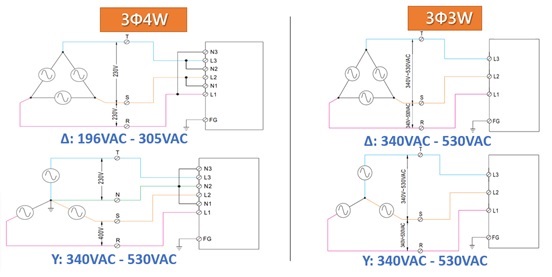

                                                  三相四線與三相三線配線圖

三相四線與三相三線比較

依據使用電路的不同，會有不同操作問題如下:

1. 升壓(Boost)模式電流驅動IC
   由于驅動IC的啟動電壓都遠低于LED燈串的順向工作電壓，因此驅動IC在低電壓時即開始啟動，往往IC啟動電壓甚至遠不足電源電壓的一半，此時若要達到額定功率輸出，驅動電流至少要達到電源供應器輸出額定電流的2倍以上，故會因電源供應器無法提供如此大的電流而無法驅動LED定電流模塊。
2. 降壓(Buck)模式電流驅動IC
   選用電源輸出電壓遠高于LED燈串的順向電壓時(例如電源輸出48V，而LED燈串僅24V時且兩者之間功率相當時)，當電源啟動到LED開始導通時LED電源供應器立即進入定電流操作模式，由于此時LED的消耗功率設定遠大于此時電源定電流的驅動能力，造成驅動線路無法正常工作，而電源電壓則被箝制在LED燈串的順向電壓下。 因此建議在LED驅動設計時將驅動IC的啟動電壓提升到接近電源輸出電壓或加入緩啟動功能(如圖3)，待電源輸出電壓建立好后再啟動驅動模塊。或者選擇電源時(使用在降壓式模塊)須選用電源輸出電壓接近LED燈串電壓，而且驅動功率須留有余裕的電源供應器(LED消耗功率/0.85)。

DIM PIN 為PWM調光控制PIN也有標示為為EN (Enable) DIM(or Enable)保持0V時內部SW為關斷; DIM之電壓達到1.5V(Typ)時則Turn ON。 因此設定DRIVER的啟動電壓Vstart: Vstart = (VDIM/RB) x (RA+RB)，Vstart設定以高出 LED的工作電壓5~10%為原則

首先要先確認LED電源需選擇可以工作于定電流模式之電源每串LED工作電壓 = 3.5V X 12顆 = 42V LED燈具總需求電流 = 0.7A X 4串并聯 = 2.8A LED電源需求瓦數=42V X 2.8A = 117.6W LED電源供應器瓦數/電壓選擇應為大于且最接近所需瓦數/電壓者 先以150W/48V需求選擇LED電源供應器，再確認所選用電壓/瓦數的電源是否符合定電流區間與PF>0.9的定義要求。 (117.6W/150W = 78.4% > 75%) 例如此題可選擇CLG-150A-48V 調整輸出電流為2.8A 注: 一般同一批LED的VF電壓可能為一區間(如3.4~3.6V)，每顆LED均有差異，電源選用上需納入此差異之考慮

首先要先確認每串LED順向電壓總和，再加上恒流驅動器的跨電壓約2V 每串LED工作電壓 = 3.5V X 12顆 = 42V 驅動電路電壓 = 42V + 2V = 44V LED 電流 = 0.7A X 4串并聯 = 2.8A 驅動電路瓦數=44V X 2.8A = 123.2W LED電源供應器瓦數/電壓選擇應為大于且最接近所需瓦數/電壓者 先以150W/48V需求選擇LED電源供應器，再確認驅動電路實際瓦數是否符合PF>0.9的定義要求(123.2W /150W = 82.13% >75%) 例如此題可選擇CLG-150A-48機型并調整輸出電壓為44V或可直接使用。

明緯LED power supply 并無并聯功能，不可做并聯使用，如有大瓦數需求，建議選擇足夠瓦數的電源供應器或?qū)ED分割成幾個區塊各別供應電源，LED布局上也要依圖(5)所示，將各別電源供應器的輸出地回路分開。相反地，小瓦數的LED燈串則可并接后再由一較大額定的LED電源供應器來驅動(如圖5所示)，但須考慮其均流性。

明緯LED電源供應器產品線中，雷擊突波耐受能力最高的為XLG系列選配產品，可達10KV/Line-Line 6KV/Line-Earth等級，如需更高的SURGE耐受需如圖(8)所示，再外接ZNR(470V)或Gas Tube(500V)對策，但需考慮整體安規要求。于多盞燈具應用時，為符合法規上需求可加裝雷擊電壓保護器(SPD: Surge Protection Device)。

3合1調光為明緯最被廣泛使用的調光產品，不需搭配特定廠商的調光器，只要調光器的規格(電壓1~10V/10V PWM/電阻)可符合規格書定義即可搭配使用。

因?yàn)橐话鉒ED燈串都有串接電阻，所以LED電源必須采定電壓驅動方式，建議采用定電壓調光機型，如PWM / IDLV / ODLV系列。

3合1調光產品的吃載電流為0.1mA，將調光器的額定電流除以0.1mA即可得知可控制幾臺產品，電阻調光應用時，100%調光輸出時的阻值為100Kohm除以臺數。

明緯充電器產品選擇非常多，建議客戶先選擇明緯充電器產品為優先，因?yàn)槌潆娖鳟a(chǎn)品不管是 安規或產品測試，都會以充電應用為考慮，產品會比較符合需求，如果真的無法找到適當?shù)漠a(chǎn) 品，明緯 LED定電流產品是可以做為定電流充電，客戶需依電池的充電電流與電壓選擇適合產品。

明緯LED調光產品會依照燈具應用的場合或市場需求設計搭配的調光方式，建議先以燈具應 用類別選擇LED產品，再依原產品的調光方式選擇調光器，如果不考慮應用場合，單比較調光方式優缺點如下。

MW LED產品可以滿載應用沒有問題，但年保固機型有定義Tc溫度限制，如果LED power supply 是置於高溫環境又有5年保固需求就需要降載使用。

LDD/LDH 系列的輸出與產品內部切換組件有連接，輸出如果串并聯應用將會造成產品損害。

在考慮線損的情況下，建議采加長輸入端線長應用，如果要加長輸出端線長需確認線損是否會因驅動電壓不足而造成燈具無法正常工作，增加線長會影響產品EMC特性，客戶需重新確認EMC特性。

明緯針對LED電源推出一系列產品，有些因?yàn)槌杀究紤]而選擇使用單級PFC線路架構，此架構有以下使用限制:

1. 抗AC變化能力
   此架構沒有使用輸入大電容，如使用在輸入電源質量不 穩定之地區，會導致輸出電壓與電流也不穩定而造成LED有明暗變化現象，而若于輸入電源穩定時則不會有此問題發生。
2. 輸出漣波電壓
   也因?yàn)檩斎霙]有使用大電容濾波，輸出漣波電壓會較一般雙級PFC架構大，如圖(4)所示。有時會因漣波電壓的波谷過低，造成串聯恒流IC應用時會因驅動電壓不足而造成LED閃爍，此時可以將電源供應器輸出電壓調高，使輸出電壓波谷高于所需要的驅動電壓或選擇高一級電壓輸出的電源供應器。
3. 諧波電流(Harmonic current)
   單級PFC電源供應器應用于定電壓(Constant voltage)條件時(泛指串聯恒流IC使用)，其中諧波電流可能會變差。

首先先確認燈具的驅動方式，如果是定電流燈具，需確認LED 串聯電壓是否在規格書所定義的定電流區間內，如果是定電壓燈具(例如:LED燈串)，確認是否選對了調光產品，定壓驅動須選擇PWM系列或XLN-60/XLC-60系列可PWM輸出之產品。
